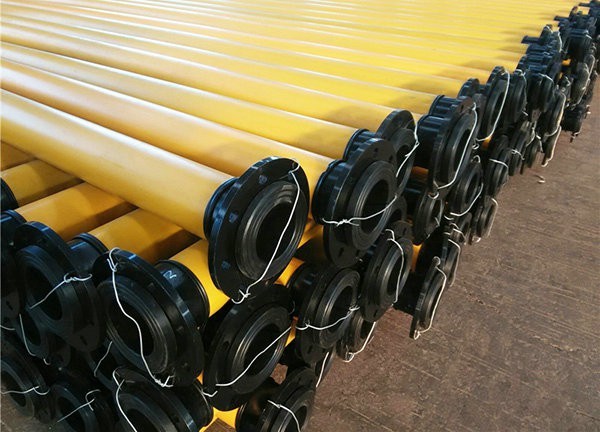

鋼絲網(wǎng)骨架塑料復(fù)合管采用優(yōu)良材料和先進的生產(chǎn)工藝，使其具有更高的耐壓性。同時，復(fù)合管具有優(yōu)異的柔韌性，適用于長距離埋地供水和輸氣管道系統(tǒng)。復(fù)合管所用的管材是聚乙烯電熔管。連接時，利用管件內(nèi)部發(fā)熱體將管件外層的塑料和管件內(nèi)層的塑料熔化，使管件與管件可靠連接。然后，在鋼絲網(wǎng)骨架塑料復(fù)合管施工前，首先要檢查管材和管件是否符合標(biāo)準(zhǔn)要求，如外觀、尺寸等要求。不符合要求的不得投入使用。
　　1.鋼絲網(wǎng)骨架塑料復(fù)合管在轉(zhuǎn)彎、三通開啟、變徑時，下料：需要不確定的長度，因此按照所需圖紙設(shè)計的長度尺寸切斷管材。管道長度要考慮管件的承插深度和管口的打磨余量(不能考慮光面切割)。
　　2.切割后的密封：管口采用聚乙烯焊條，用焊槍進行手工熱塑堆焊，焊條應(yīng)盡量光滑。端面不得露出鋼絲。冷卻后打磨翻邊，以免影響安裝。
　　3.去氧化：為了提高鋼絲網(wǎng)骨架塑料復(fù)合管的熔接性能，管道的熔接表面要用千葉去氧化拋光。去氧化時，整個周邊要打磨均勻，覆蓋各個方面，不允許有劃痕。刮削長度比管件的承插深度大30 mm。直徑小于dn110的管道應(yīng)采用玻璃板進行刨平。管件內(nèi)壁也要清洗干凈。小直徑要用酒精擦洗，大直徑可以刮掉進行皮膚處理。由于管件內(nèi)壁覆蓋有銅線，也可以用軟磨件打磨，避免打磨電熱絲。
　　4.用酒精拋光后，用清潔抹布或棉紗用酒精(95度以上)清潔內(nèi)外管道和配件的表面，使熔接表面沒有泥漿、油和其他污垢。當(dāng)抹布或棉紗在使用過程中變臟時，須及時用清水清洗。

　　5.風(fēng)干：組裝鋼絲網(wǎng)骨架塑料復(fù)合管時，確保管件和管口干燥，組裝時不允許有水滴。如果不干燥，熔接，期間容易產(chǎn)生氣泡，影響熔接表面的附著力。

　　以上就是今天的全部內(nèi)容。我們需要在有鋼絲網(wǎng)骨架塑料復(fù)合管的管口處標(biāo)注管件的承插深度，標(biāo)注的尺寸與管件的承插深度相等，這樣才能保證管件的承插到位，保證熔接的質(zhì)量承插不到位，發(fā)熱部分外露，焊接面積減少，承載力大大降低。此外，在熔接過程中，塑料會在管件中塌陷，導(dǎo)致管件滲透。做標(biāo)記時，標(biāo)記須清晰。
小編：Casey ZG 2021.8.6
